Популярные дизельные двигатели в Беларуси и их "болезни". Дизели Toyota

Продолжаем разбираться в сильных и слабых сторонах дизельных моторов популярных марок. Сегодня в фокусе внимания — дизели Toyota, которым по определению положено "не ломаться". Так ли это на самом деле?

toyota rav4

 Toyota 1.4 D-4D (ND)

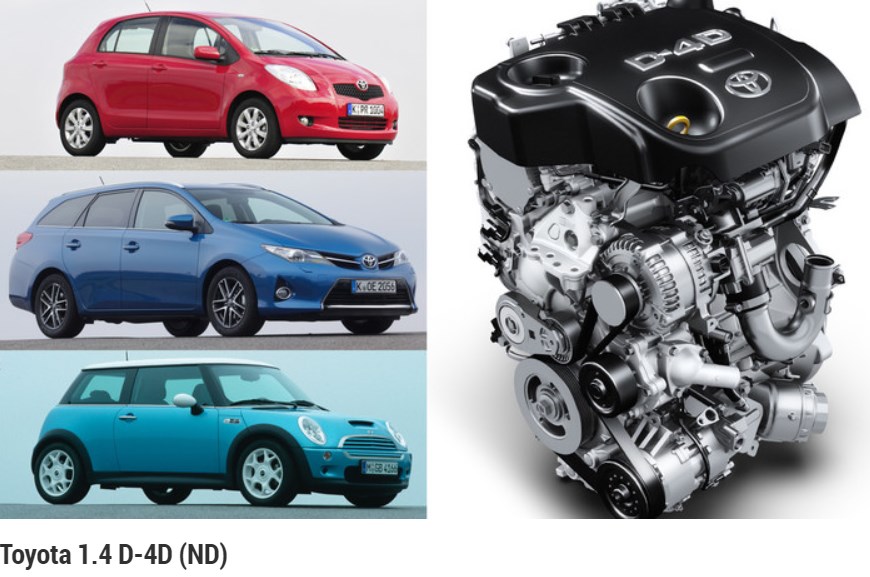

toyota 1.4

Этот маленький 4-хцилиндровый агрегат оказался одним из самых удачных в линейке производителя. Мотор впервые поставили на Toyota Yaris в 2001 году. С тех пор он прописался на популярных моделях для рынка Европы, включая Toyota Yaris, Toyota iQ и Toyota Corolla.

Конструктивно это алюминиевый блок с алюминиевой 8-клапанной ГБЦ. ГРМ приводтся цепью. Топливная аппаратура производства Bosch или Denso. С 2008 года на 1.4D-4D ставят сажевый DPF-фильтр.

  • Устанавливали этот турбодизель на Toyota Yaris (с 2002 года), Toyota Corolla (с 2004 года), Toyota Auris (с 2006 года), Toyota iQ (2008-2015), Toyota Urban Cruiser (2008-2016), Toyota Ractis (2010-2017).
  • С 2004 по 2006 год мотор ставили на Mini Cooper.

Мотор оказался очень живучим, его не раз можно увидеть в рейтинге самых надёжных. Сам по себе двигатель не склонен к поломкам, отличается хорошей тяговитостью при скромном топливном аппетите.

Так, на примере Тойота Королла 2006 года с МКП расход ДТ в смешанном цикле будет составлять всего 4.8 литра на 100 км.

Ресурс мотора составляет 400+ тыс. км пробега.

Небольшой турбодизель сложно найти на вторичном рынке. Для «Ярисов» первого поколения выпускали 75-сильный агрегат, на второе и третье поколения машины монтировали уже 90-сильные 1.4 D-4D. На Toyota Auris шли 90-сильные версии, и 4-цилиндрового агрегата вполне хватало для не столь компактной машины.

  • Среди недостатков двигателя можно отметить проблемы с водяной помпой, характерные для экземпляров первых лет выпуска.
  • Для машин 2004-2005 года с этим мотором характерен масложор, виной которому — дефектные маслосъёмные кольца.
  • Для версий автомобилей, заточенных под нормы Евро-5, характерна проблема выхода из строя пьезофорсунок из-за некачественного топлива и забитого отложениями фильтра твёрдых частиц.
  • Мотор плохо переносит перегрев, а материалы его исполнения предрасполагают к этой проблеме, поэтому владельцу стоит быть особенно внимательным к работе системы охлаждения.

В то же время на фоне конкурентов маленький дизель Toyota выглядит вполне достойно: он простой, надёжный, неприхотливый. Топливные форсунки выдерживают пробег и в 300 тыс. км, одномассовый маховик вполне живуч, и даже необходимость замены DPF-фильтра не сильно бьёт по карману владельца.

 Toyota 2.0 D4D (CD)

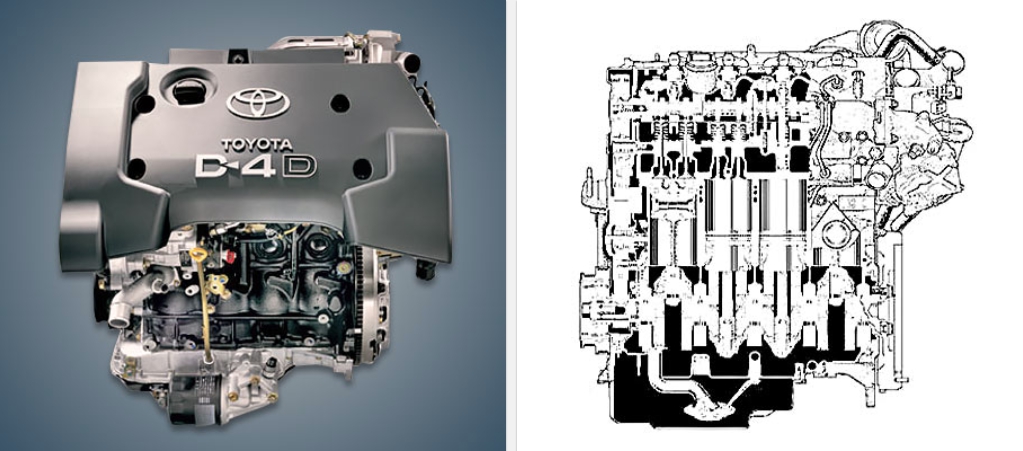

Toyota 2.0 D4D 1CD FTV

Турбодизель 2.0 D4D (1CD-FTV) выпускался японским концерном с 1999 по 2007 год. Ставили его на все популярные среднеразмерные модели для рынка Европы. Собственно, всё семейство дизелей CD состояло только из одного этого мотора.

Репутация у него отличная: он считается до сих пор одним из самых мощных и при этом ресурсных в своём классе. Ситуация изменилась, когда в середине 2000-х производитель пустил в производство новое поколение моторов D4D объемом 2,0 и 2,2 литра. Они составляют семейство AD, подробнее особенности этих моторов мы рассмотрим ниже. Просто учитывайте, что моторы Toyota D4D и их типичные неисправности касаются двух разных ДВС.

Вернёмся к двухлитровому агрегату семейства CD. Выпускали его до 2007 года. Этот мотор стал первым дизелем Toyota, на который установили систему впрыска Common Rail. Поставщиком топливной аппаратуры стала японская компания Denso.

Существовало две версии мотора:

  • мощностью 90 л.с. (215 Нм) с обычным турбокомпрессором
  • мощностью 100-116 л.с. (250-280 Нм) с турбиной с изменяемой геометрией и интеркулером

Конструктивно это был 4-цилиндровый рядный мотор с чугунным блоком, алюминиевой 16-клапанной ГБЦ и ремнём в качестве привода ГРМ. Гидрокомпенсаторы клапанов не предусматривались, тепловые зазоры нужно корректировать вручную, подбором регулировочных шайб.

  • Ставили мотор на Toyota Avensis (1999-2006), Toyota Corolla (2000-2006), Toyota RAV4 (2000-2006), Toyota Previa (2001-2006).

Топливный расход на примере Toyota Avensis 2002 года с МКП составляет 5.9 литров ДТ в смешанном цикле на 100 км пути.

Заявленный производителем ресурс ремня ГРМ составляет 100 тыс. км или 5 лет. Тепловые зазоры клапанов рекомендуется регулировать каждые 100 тыс. км тоже.

Владельцы хвалят соотношение мощности и топливного расхода в этом двигателе. Подбор запчастей тоже не составляет труда. Отдельный повод для радости — в большинстве версий мотора нет фильтра твёрдых частиц.

К недостаткам 2.0 D4D (CD) можно отнести чувствительность форсунок Denso к качеству топлива и их неремонтопригодность.

  • Выход из строя форсунок из-за примесей в топливе — самая распространённая проблема этого двигателя. Сами по себе элементы CR Denso надёжны и ресурсны, но плохое топливо вызовет необратимые проблемы.
  • ТНВД может преподнести неприятный сюрприз тоже. Подача топлива в насос осуществляется двумя клапанами SCV. Когда с пробегом они начинают протекать, на двигателе начинают плавать обороты на холостом ходу.
  • На больших пробегах клапан EGR забивается отложениями и заклинивает: владелец понимает проблему по падению мощности мотора, а дальнейшем ДВС уходит в аварийный режим.
  • Встречаются проблемы с водяной помпой: она может потечь уже на пробеге в 50-60 тыс. км.
  • Датчик давления масла в системе также является известной проблемой двигателя. Если ЭБУ посылает сигнал о падении давления смазки в системе, это может оказаться глюком датчика. Его нужно заменить.

Производитель оценил ресурс двигателя в 200 тыс. км. На практике он выше минимум на 100 тыс. км.

 Toyota 2.0/2.2 D4D (AD)

Toyota 2.0 2.2D4D

Итак, новое семейство дизелей AD пришло на смену семейству CD в 2006 году. Правда, обозначаются они так же, как предшественники: D4D.

Двигатели серии AD выпускаются на заводе концерна в Великобритании. Ставят их на самые популярные в Европе модели Toyota.

Моторы семейства AD получили новый алюминиевый блок на 4 цилиндра, накрытый 16-клапанной алюминиевой ГБЦ. Ремень заменили цепью ГРМ.

  • 2.0 турбодизель получил маркировку 1AD
  • 2.2 маркировался как 2AD.

Версия 2.2 повторяет конструктивно 2.0 за исключением увеличенного хода поршня (вместо 86 — 96 мм), что позволило увеличить объём. Увеличение хода поршня потянуло за собой и оснащение старшего в семействе двигателя модулем балансировочного вала. Он расположен в нижней части картера и приводится в действие коленвалом через шестерни.

У обеих версий турбодизеля цепь привода ГРМ соединяет коленвал и выпускной распредвал. Впускной и выпускной валы связаны шестернями. Впускной распредвал приводит в действие вакуумный насос, выпускной — ТНВД.

Система питания турбодизелей семейства AD — Common Rail японского производителя Denso.

Примерный ресурс двигателя 2.0/2.2 D4D (AD) оценивается в 250 тыс. км пробега.

Рассмотрим отличия каждой версии моторов AD, а затем сосредоточимся на общих для всех них проблемах.

 Версия 2.0 (1AD-FTV)

Toyota 1AD FTV 2.0

Мощность дизеля составляет 126 л.с. (300-310 Нм).

Мотор оснащён гидрокомпенсаторами, поэтому специально регулировать тепловые зазоры клапанов не нужно.

Двигатель соответствует нормам по выбросам Евро-4, Евро-5.

Топливный расход на примере Toyota Verso 2007 года с МКП составит 6.2 литра ДТ в смешанном цикле на 100 км пробега.

  • Устанавливали мотор на Toyota Avensis (2006-2018), Toyota Corolla (с 2006 года), Toyota Verso (с 2006 года), Toyota Auris (2006-2012), Toyota RAV4 (2012-2018).

Основные жалобы владельцев этой версии двигателя сосредоточились вокруг выхода из строя форсунок и их усилителя EDU. Всего пары сомнительных заправок хватит, чтобы владельцу пришлось перебирать и менять топливную аппаратуру. Ситуацию спасает, что для 126-сильной версии 1AD-FTV используются простые электромагнитные форсунки, которые дешевле обходятся в случае замены.

Сажевый фильтр может попроситься на замену уже к 200 тыс. км пробега.

Течи водяной помпы и масла из-под крышки привода цепи ГРМ также считаются типичной проблемой.

Встречаются часто жалобы владельцев на масложор и повышенное нагарообразование в цилиндрах.

 Версия 2.2 (2AD-FTV)

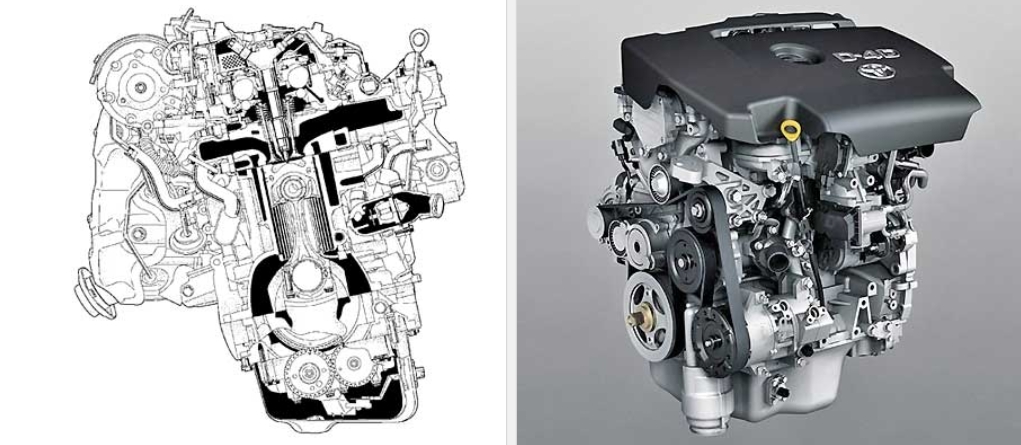

Toyota 2AD FTV 2.2 1

Мощность дизеля составляет 136-150 л.с. (310-340 Нм).

Мотор получил гидрокомпенсаторы: вручную тепловые зазоры клапанов регулировать не нужно.

Двигатель соответствует эко-нормативам стандартов Евро-4, Евро-5.

Топливный расход на примере Toyota RAV4 2009 года с МКП составит 6.0 литра дизтоплива в смешанном цикле на 100 км.

  • Устанавливали мотор на Toyota Avensis (2005-2018), Toyota Verso (с 2006 года), Toyota RAV4 (2007-2018).
  • Также 2AD-FTV ставили на Lexus IS (2010-2013).

Среди основных неисправностей мотора — масложор, повышенное образование нагара в цилиндрах.

Форсунки выходят из строя из-за некачественного топлива.

Сажевый фильтр живёт в среднем 200-250 тыс. км.

Встречаются течи водяной помпы и масла из-под крышки привода цепи ГРМ.

 Версия 2.2 (2AD-FHV

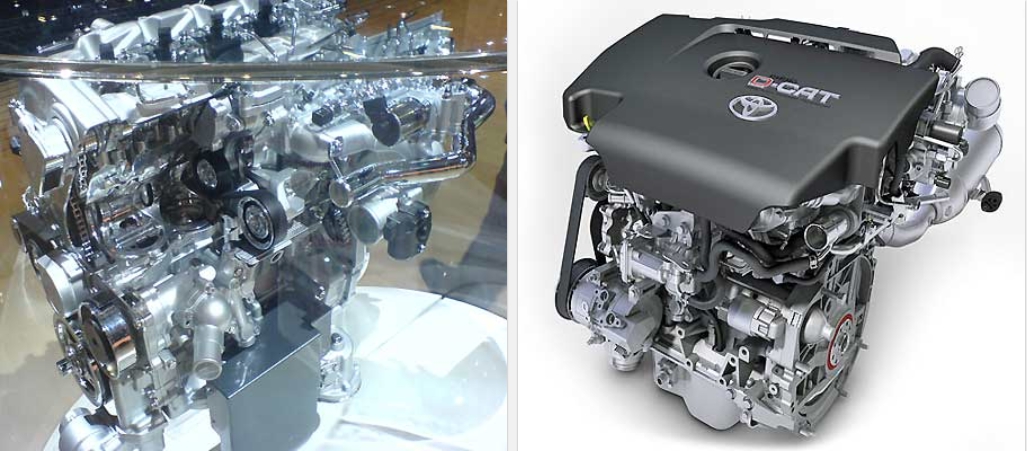

Toyota 2AD FTV 2.2 2

Мощность дизеля составляет 150-177 л.с. (310-340 Нм).

Мотор оснащается гидрокомпенсаторами зазоров клапанов, поэтому подбирать шайбы не нужно.

Двигатель соответствует эко-нормативам стандартов Евро-4, Евро-5.

Топливный расход на примере Toyota RAV4 2014 года с МКП составит 6.7 литра ДТ в смешанном цикле на 100 км.

  • Устанавливали мотор на Toyota Avensis (с 2005 года), Toyota Verso (с 2009 года), Toyota Aurus (2006-2012), Toyota RAV4 (2007-2018).
  • Также 2AD-FTV ставили на Lexus IS (2005-2013).

Так же, как и среди других моторов семейства AD, чаще всего встречаются жалобы владельцев на повышенный масложор, нагарообразование в цилиндрах, чувствительность форсунок к топливу и их выход из строя до 100 тыс. км пробега.

Особенность в том, что на 2AD-FHV применяют более сложные пьезоэлектрические форсунки, восстановлению они не подлежат, а в замене обходятся дорого.

Более того: в выхлопной системе этих моторов установлена пятая форсунка, которая помогает процессу регенерации сажевого фильтра и исключает риск попадания дизтоплива в моторное масло. Сложная система очистки отработавших газов на старшей 177-сильной версии двигателя и есть специфика версии 2AD-FHV, из-за которой двигатели считаются достаточно проблемными и дорогими в ремонте.

Так, если для соответствия нормам Евро-4 по чистоте выхлопа двигатели Toyota AD оснащали обычным окислительно-восстановительным катализатором (в отдельных версиях — с сажевым фильтром), то версия D-CAT получила, помимо катализатора и DPF-фильтра, ещё и дополнительный катализатор оксидов азота. Сомнительное топливо быстро приканчивает катализатор D-CAT на пару с элементами топливной аппаратуры, поэтому пары неудачных заправок хватит, чтобы пробить брешь в кошельке владельца.

Но даже ситуация со сложной системой очистки выхлопа топовой версии — не основная проблема этих моторов. Есть кое-что похуже.

Главная проблема двигателей 2.0/2.2 D4D (AD)

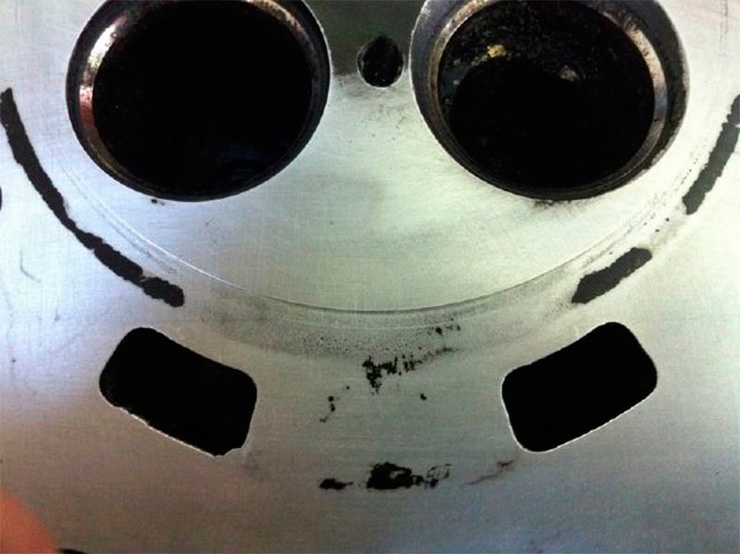

Основная проблема моторов семейства AD — окисление алюминия при контакте с прокладкой ГБО на пробеге после 150-200 тыс. км. Причина кроется в больших нагрузках на мотор, которые вызывают пробой прокладки ГБЦ и деформацию самой головки. Этим же объясняется тот факт, что в основном дефект характерен для мощной версии 2.2 D-4D.

Беда в том, что замена прокладки не решит проблему: в местах прилегания блока из алюминия к головке блока появляются коробления.  Придётся либо менять блок двигателя (рекомендация производителя), либо шлифовать поверхность ГБЦ и самого блока, то есть извлекать мотор. Более того: такая мера поможет только один раз. Если пытаться повторно шлифовать ГБЦ, она опустится так, что с первым же запуском мотора поршни встретятся с клапанами. Выход из такой ситуации — замена блока целиком или двигателя на новый.

В результате после однократного ремонта на пробегах 300-400 тыс. км мотор отправляется в утиль.

toyota problem motors 19

Теоретически производитель отреагировал на многочисленные жалобы: моторы с такими проблемами меняли по гарантии. Но проблема осталась, особенно это касается самой сильной версии 2.2 D-4D.

Особенно внимательно стоит подходить к покупке турбодизелей семейства AD на вторичном рынке. Обязательно проверяйте список выполненных работ, если его нет —вообще откажитесь от покупки. Помните, что отремонтировать мотор получится только однократно.

Опыт с турбодизелями семейства AD оказался настолько печальным для производителя, что Toyota даже отказалась от разработки собственного дизеля под нормы Евро-6 и стала заказывать моторы BMW: 1.6-литровый зашифрован индексом 1WWW, 2.0-литровый — индексом 2WWW.

Другая проблема моторов AD, на которую жалуются владельцы — система впрыска. Клапан SCV, которые регулирует количество топлива в рампе, при выходе из строя приводит к невозможности запуска двигателя. Хорошая новость в том, что он расположен на ТНВД и меняется при необходимости отдельно. И электромагнитные, и пьезоэлектрические форсунки DENSO весьма чувствительны к качеству топлива. В отечественных условиях эксплуатации к выбору топлива для заправки стоит подходить особенно внимательно.

  • Подробно о Common Rail производителя Denso, её основных проблемах и их решении узнаете из этой статьи.
