Топливоподкачивающие насосы для рядных ТНВД

  Топливоподкачивающий насос должен при всех условиях эксплуатации снабжать ТНВД достаточным количеством дизельного топлива. Кроме того, он имеет избыточную производительность для охлаждения ТНВД, причем топливо воспринимает тепло и поступает обратно в бак через перепускной клапан. Кроме описанных ниже, используются также электрические подкачивающие насосы и модели для многотопливных двигателей. В некоторых редких случаях рядный ТНВД может снабжаться топливом без подкачивающего насоса в режиме подачи топлива из бака самотеком, т. е. под действием разницы уровней горючего.

1 1

Применение


  Топливоподкачивающий насос используется в большинстве случаев, когда имеется значительное расстояние между топливным баком и ТНВД. Чаще всего насос крепится к картеру ТНВД. В зависимости от компоновки двигателя в моторном отсеке и специфики условий эксплуатации необходимы различные схемы прокладки топливных магистралей, особенно для обеспечения обратного слива топлива. На рис. 1 и 2 представлены два возможных вида таких схем.
  Если топливный фильтр тонкой очистки расположен вблизи двигателя, тепло-выделение последнего может привести к образованию паровых пробок внутри системы топливных магистралей. Для пре-дотвращения этого через полость впуска прокачивается избыточное количество топлива, чем осуществляется охлаждение ТНВД. Избыточное топливо при этой схеме соединения (рис. 1) через перепускной клапан 6 поступает в магистраль обратного слива и возвращается в бак 1.



1 2

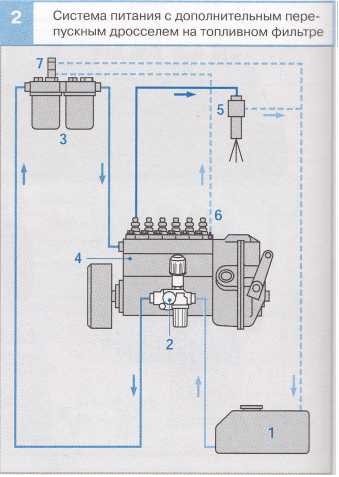

Рис. 1 и 2
1. Топливный бак
2. Топливоподкачива-ющий насос
3. Двухступенчатый топливный фильтр
4. Рядный ТНВД
5. Форсунка в сборе
6. Перепускной клапан
7. Перепускной дроссель

Магистрали подвода топлива

  Магистрали обратного слива ступает обратно в бак вместе с воздушными или паровыми пузырьками. Воздушные пробки, которые образуются на стороне впуска в ТНВД, удаляются через перепускной клапан 6 с избыточным топ-ливом, утекающим в бак.

  Топливоподкачивающий насос должен быть выполнен таким образом, чтобы подавать, наряду с необходимым для ТНВД количеством топлива, некоторое избыточное количество для прокачки и обратного слива в бак.

Выбор топливоподкачивающего насоса определяют следующие критерии:
• тип ТНВД;
• мощность нагнетания;
• схема прокладки топливных маги-стралей;
• наличие свободного места в мотор-ном отсеке.

Конструкция и принцип действия

  Топливоподкачивающий насос забирает горючее из топливного бака и нагнетает его под давлением через фильтр тонкой очистки в полость всасывания ТНВД (под избыточным давлением 100...350 кПа или 1,0...3,5 бар). В качестве подкачивающих в большинстве случаев исполь-зуются механические поршневые насосы, которые крепятся к ТНВД (в редких случаях — к двигателю).
Топливоподкачивающий насос при-водится в действие кулачком либо экс-центриком на кулачковом валу ТНВД или распределительном валу двигателя.
В зависимости от требуемого расхода топлива используются одно- или двуххо-довые топливоподкачивающие насосы.

Одноходовой топливоподкачивающий насос

  Одноходовой топливоподкачивающий насос (рис. 3 и 4) используется для ТНВД моделей М, A, MW и Р. Кулачок или эксцентрик 1 кулачкового вала (рис. За) через толкатель 3 приводит в движение поршень 5 насоса. Обратный ход поршня осуществляется под действием возвратной пружины 7.
  Топливоподкачивающий насос работа-ет по проточному принципу: при подъеме кулачка толкатель вместе с поршнем насоса движется вниз, преодолевая сопротивление возвратной пружины. При этом впускной клапан 8, находящийся в поршне, открывается под действием возникающего в рабочей камере 4 низкого давления.

1 3

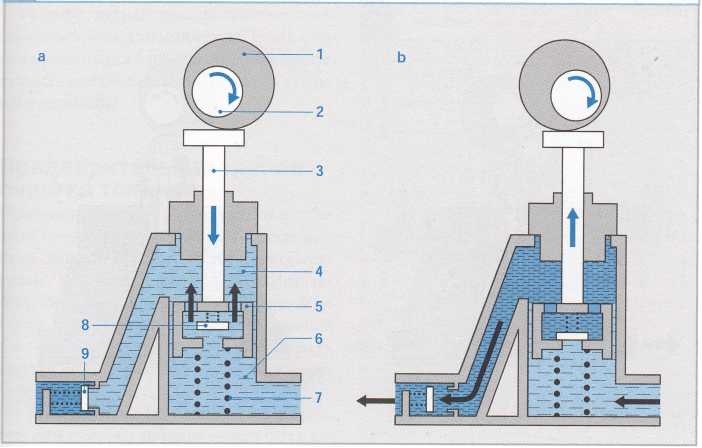

Рис. 3
а - ход от эксцентрика
b - ход от пружины
1. Эксцентрик
2. Кулачковый вал ТНВД
3. Толкатель
4. Рабочая камера
5. Поршень насоса
6. Впускная камера
7. Возвратная пружина
8. Впускной клапан
9. Перепускной клапан

  Топливо протекает в рабочую камеру через открытый впускной клапан системы подачи топлива. При этом перепускной клапан 9 остается закрытым. При обратном ходе поршня впускной клапан закрывается, а перепускной клапан открывается (рис. Зб).


Двухходовой топливоподкачивающий насос

  Двухходовые топливоподкачивающие насосы (рис. 5) с более высокой мощностью нагнетания используются для работы с ТНВД моделей Р и ZW, рассчитанных на большое число цилиндров двигателя и соответственно на большой расход топлива. Эти насосы также приводятся от кулачка или эксцентрика на кулачковом валу ТНВД.
В двухходовых насосах нагнетание топлива к ТНВД происходит не только под действием толкателя, но и при возвращении поршня в исходное положение под действием возвратной пружины, т. е. осуществляется дважды при каждом обороте кулачкового вала ТНВД.

1 4

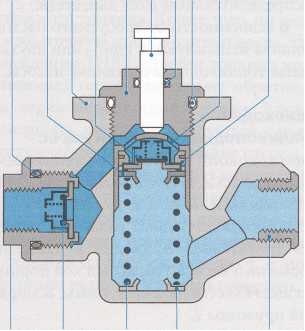

Рис. 4
1. Уплотнительное кольцо
2. Тарелка пружины
3. Корпус насоса
4. Впускной клапан
5. Втулка толкателя
6. Толкатель
7. Уплотнительное кольцо
8. Уплотнительное кольцо
9. Поршень насоса
10. Дистанционная шайба
11. Штуцер магистрали к ТНВД
12. Перепускной клапан
13. Возвратная пружина
14. Тарелка пружины
15. Штуцер магистрали подачи топлива

1 5

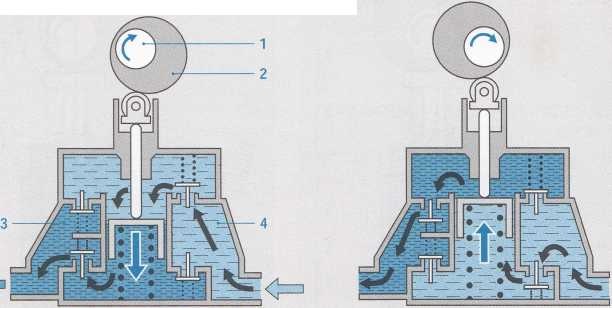

Рис. 5
а - ход от эксцентрика
b - ход от пружины
1. Кулачковый вал ТНВД
2. Эксцентрик
3. Рабочая камера
4. Впускная камера
