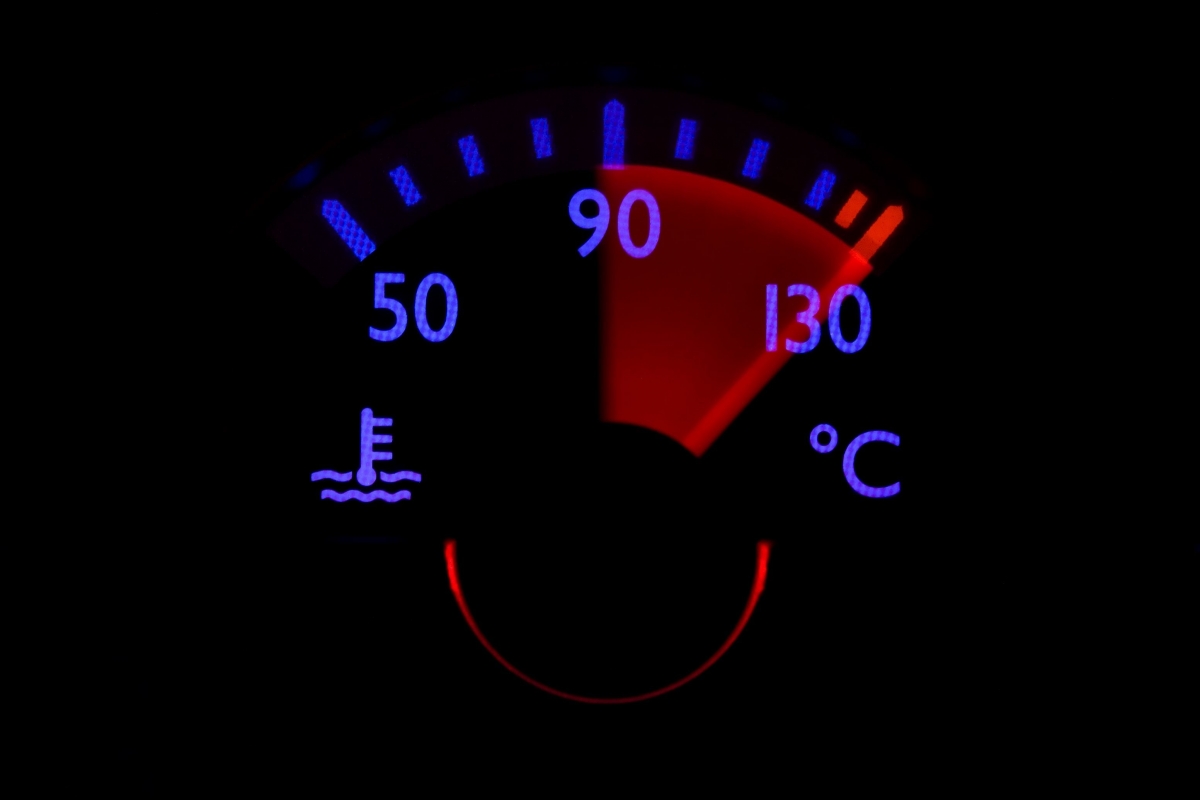

Из-под капота валит пар, а стрелка температуры двигателя ползет в красную зону… Не всякий мотор выживет после такого. Мы расскажем, почему происходит перегрев дизельного двигателя и что делать.

Немного теории: как работает система охлаждения двигателя

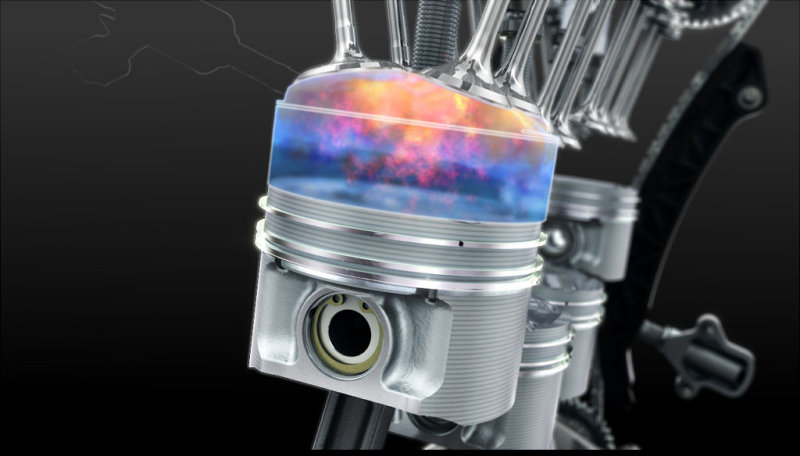

Во время работы двигателя выделяется тепло. Цилиндры могут нагреваться до нескольких тысяч градусов, поэтому для того, чтобы отвести лишнее тепло и исключить перегрев двигателя, в автомобилях предусмотрена система охлаждения. По сути это специальные полости, которые заполнены охлаждающей жидкостью (ОЖ), которая омывает стенки двигателя, отбирая у них тепло.

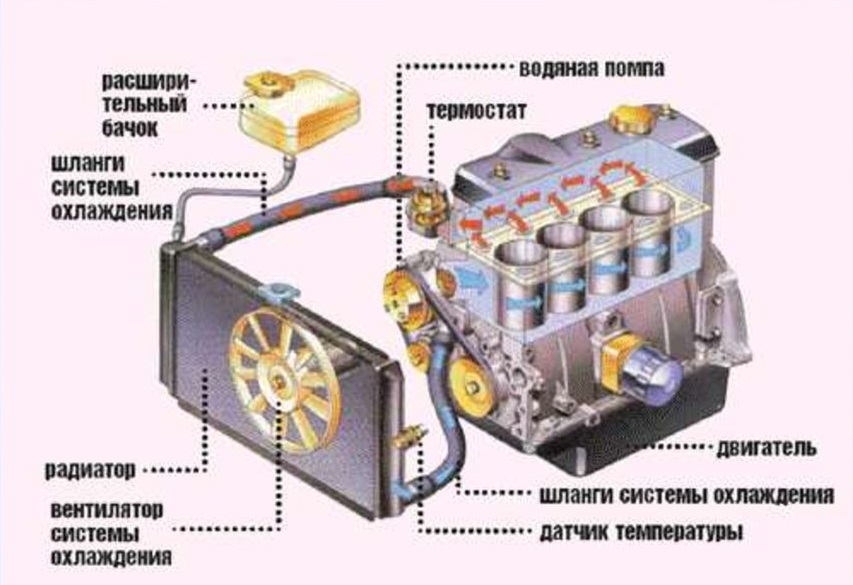

Принцип работы системы охлаждения практически одинаковый у всех автомобилей. Главные элементы системы охлаждения двигателя:

• радиатор системы охлаждения
• вентилятор
• термостат
• водяная помпа
• расширительный бачок
• радиатор системы отопления салона
• вентилятор системы отопления салона
• термодатчик
• трубопроводы

Радиатор состоит из двух бачков, соединенных большим количеством трубок. Внутри них течет ОЖ. Она перетекает из одного бачка в другой, проходя по трубкам. Между трубками радиатора – много медных или алюминиевых пластинок, они увеличивают поверхность теплообмена и позволяют еще быстрее охлаждать антифриз, то есть жидкость передает тепло металлу, а от него оно отводится потоком воздуха снаружи и изнутри – этой цели служит вентилятор. Вентиляторы бывают механическими, с приводом от коленвала, и электрическими, управляемыми ЭБУ на основе данных датчиков.

Термостат – очень важный элемент системы охлаждения двигателя. Внутри него расположены два клапана. Как только температура ОЖ становится больше порогового значения переключения термостата (от 80 до 100 градусов, в зависимости от модели автомобиля), оба клапана меняют свое положение, направляя антифриз по большому кругу, то есть, на радиатор для эффективного охлаждения.

Водяная помпа расположена одной своей частью внутри блока цилиндров, а другой – снаружи. Наружняя часть помпы соединяется ременным приводом с коленвалом. Таким образом помпа передает движение на свою внутреннюю часть, принудительно перемещая охлаждающую жидкость внутрь блока цилиндров по принципу насоса. Так помпа заставляет антифриз циркулировать по системе.

Датчики температуры в системе охлаждения тоже очень важны. Их два. Первый, контактный, по сути представляет собой термопереключатель. Настроенный на определенную температуру (скажем, 85 градусов), он в случае таких показаний замыкает свои контакты и приводит вентилятор охлаждения в действие.

Другой датчик резистивный. Внутри него термоэлемент, сопротивление которого зависит от температуры. Как правило, этот датчик соединен с ЭБУ двигателя и дает информацию о температуре антифриза на реле, которое управляет вентилятором системы охлаждения.

К другим важным элементам системы охлаждения относятся каналы циркуляции ОЖ по блокам цилиндров и трубопроводы, радиатор и вентилятор отопителя печки в салоне, и расширительный бачок (куда заливают антифриз). Расширительный бачок как правило пластиковый и имеет две метки – с минимальным и максимальным уровнем охлаждающей жидкости, которых нужно строго придерживаться. Крышка расширительного бачка и крышка радиатора имеет клапаны, которые регулируют давление и не допускают завоздушивания системы охлаждения.

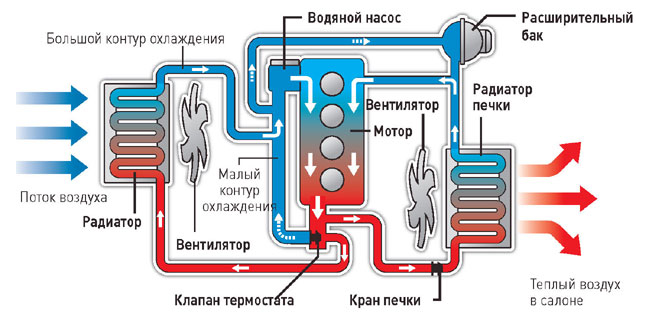

Принцип работы системы охлаждения устроен подобно двум кругам кровообращения в организме человека.



Пока температура срабатывания термостата ниже порога, антифриз течет по малому кругу. Нагреваясь в двигателе, жидкость выходит из блока и головы блока цилинров, попадает на тройник и делится на две части. Одна часть идет на радиатор отопления салона, там охлаждается и поступает обратно в двигатель. Другая - идет до датчика температуры до помпы, и закачивается ею же обратно в двигатель.

Когда же температура ОЖ превышает температуру срабатывания термостата, его внутренние каналы переключаются, и антифриз меняет свое направление, делая большой круг. Так, одна часть жидкости течет по малому кругу – через радиатор отопления и обратно в двигатель. А вот вторая движется к радиатору, проходит через него и поступает обратно в двигатель уже охлажденной.

Далее цикл повторяется: антифриз омывает нагретые детали, забирает с них тепло, «путешествует» до радиатора, где отдает тепло трубкам и особенно металлическим ребрам радиатора. Большая площадь поверхности ребер радиатора плюс поток охлажденного воздуха снаружи позволяет быстро охладить антифриз – и он снова готов течь через водяной насос (помпу) в двигатель. Так выглядит работа исправной системы охлаждения.

Главное, что стоит запомнить – исправная система будет эффективно охлаждать двигатель и защитит его от «кипения». Особенно это касается дизельных моторов, ведь особенности их работы в том, чтобы при сгорании топлива выделялось меньше тепла, чем в случае с бензиновыми. Следовательно, и риски «закипеть» у дизелей ниже. Так что любой, даже минимальный, перегрев дизельного ДВС – уже серьезный повод для поиска неисправности.

Почему «кипит» дизельный двигатель и что делать

Основные причины закипания дизельных двигателей:

• произошла утечка охлаждающей жидкости
• неисправен термостат
• пробило радиатор
• неисправен вентилятор с электроприводом
• течет помпа или порвался ремень ее привода
• радиатор засорен изнутри или снаружи
• неисправны клапаны крышки радиатора или бачка
• засорен воздушный фильтр
• вышли из строя датчики и ЭБУ
• повреждена прокладка под головкой блока цилиндров

Что делать, если из-под капота валит пар

• Не глушите мотор сразу! От огромной температуры его может заклинить. Включите печку хотя бы на пару минут, это позволит хоть немного охладить двигатель. Только после этого – съезд на обочину и остановка. Учтите, что перегретый мотор остывает полностью за 2-3 часа.

• Откройте капот. Но не открывайте крышку расширительного бачка, подождите минут 30. Температура кипящего антифриза – 110 градусов минимум, и он может начать вырываться прямо вам в лицо. Поэтому ждите, а после берите тряпку и аккуратно открывайте бачок.

• Если нужно долить антифриз, делайте это не спеша. Залили немного, подкачайте верхним патрубком (используйте его как грушу). Дождитесь, когда в бачке перестанет булькать – так вы избежите завоздушивания системы. Если антифриза под рукой нет, используйте для долива дистиллированную воду. В крайнем случае, сойдет и обычная вода. Только не смешивайте разные типы ОЖ в бачке, это приведет к выпадению осадка и повторному закипанию.

• Осмотрите резиновые шланги и патрубки. Если есть возможность и видите дырку в шланге, обрежьте этот кусок, соедините хомутами и поставьте на место, восстановив герметичность системы охлаждения.

• Если течет радиатор, можно залить герметик и дать поработать мотору минут 15. Дедовский способ – ложка сухой горчицы или даже сырое яйцо внутрь радиатора. Это временно закроет трещину, но промывать систему после таких экспериментов долго и дорого.

• Если все шланги целы, ищите нижний патрубок радиатора. Если он холоднее верхнего, значит, термостат не открывается и жидкость не выходит наружу на большой круг. А если не греет печка, то проблема обратная: термостат не хочет закрываться. До сервиса доберетесь, но двигатель не нагреется до рабочей температуры, а это быстрый износ деталей.

• Возможно, вышел из строя температурный датчик вентилятора. Проверить это можно, сняв датчик и замкнув контакты простой отверткой. Вентилятор заработал? Сломался датчик.  Можно замкнуть его той же отверткой и – в магазин за новым датчиком. А вот если вентилятор не крутится от таких экспериментов, его придется менять.

• Когда все работает, а двигатель кипит, проверьте помпу. Если она свистит и течет, ее придется менять. А может, дело в ее резиновой прокладке, замена которой обойдется дешевле.

• Если решили ехать на сервис сами, включайте печку на полную и постарайтесь не попадать в пробки – автомобиль вновь закипит. Но лучше, конечно, вызвать эвакуатор или знакомых для буксировки.

И еще. Не забывайте хотя бы раз в год мыть радиатор. Любая грязь, тополиный пух и насекомые могут стать причиной перегрева. Только мыть его стоит изнутри, а не снаружи, иначе вы просто забиваете грязь в ячейки еще глубже. И никаких автоматических моек – сильный напор воды деформирует тонкие ячейки радиатора.

Узнайте больше о температуре работы дизельного двигателя здесь.
