Дизельный двигатель — это отличные тяговые качества и экономия на топливе, с одной стороны, и дорогостоящая топливная аппаратура, которая требует к себе особого отношения, с другой. Особенно внимательно владельцам стоит относиться к признакам неисправностей топливных форсунок.

 Принцип работы топливных дизельных форсунок

Рассказ о том, что и почему может выйти из строя в форсунках, невозможен без краткого описания устройства и принципа работы этих элементов.

На современных дизельных двигателях с системой впрыска Common Rail применяют форсунки двух типов – электромагнитные и пьезоэлектрические. Последние можно сравнить с «Феррари», это будет корректно и в плане скорости работы, и в плане стоимости замены элементов: пьезоэлектрические форсунки вообще не подлежат восстановлению и ремонту.

Электромагнитные форсунки

В корпусе такой форсунки установлен соленоид, клапан-мультипликатор и плунжер, который действует на иглу в корпусе распылителя. Плюс каналы для подвода и отвода топлива.

По каналам высокого давления топливо от топливной рампы подводится к игле в районе её контакта с распылителем и в полость над плунжером. Под давлением плунжер поджимает иглу к посадочному месту, и когда в нужный момент соленоид поднимается и открывает клапан-мультипликатор, происходит соединение полости над плунжером и полости сливного канала. Перепад давления (низкое над плунжером, высокое вокруг иглы) поднимает иглу: топливо впрыскивается в цилиндр.

Затем соленоид принимает прежнее положение, клапан закрывается и давление над плунжером восстанавливается. Распылитель при этом тут же закрывается иглой.

Так происходит каждый цикл впрыскивания ДТ в камеры сгорания.

Пьезоэлектрические форсунки

Принцип действий такой же, как у электромагнитной форсунки, но исполняется алгоритм иначе.

В конструкции пьезоэлектрической форсунки есть гидрокомпенсатор, который служит посредником между пьезоэлементом и клапаном-мультипликатором. При подаче тока на пьезоэлемент тот изменяет свою геометрию всего за 0,1 мс, что позволяет делать один цикл впрыска горючего на несколько стадий, сохраняя сверхточную дозировку количества топлива.

В обычном варианте цикл впрыска делится на три этапа: предварительный впрыск (до 2 мл топлива, которое немного греет и готовит воздух в цилиндре к последующему впрыску и выравнивает давление внутри камеры сгорания), основной впрыск, завершающий (для нормального дожигания остатков топливовоздушной смеси и запуска процесса регенерации сажевого фильтра на дизельных ДВС).

В случае с пьезофорсунками, каждый из трёх этапов нормативного впрыска можно делить ещё, впрыскивая в предельно краткое время топливо несколько раз. Это позволяет добиться плавной работы дизеля — настолько, что по культуре работы он не уступит бензиновому двигателю.

 Что и почему ломается в форсунках

Главные враги простых электромагнитных форсунок — сомнительное топливо и вода. Плюс роль естественного износа со временем, конечно же.

Распространённые проблемы таких форсунок — износ посадочного гнезда под шарик клапана мультипликатора. Неплотное закрытие жиклёра приводит к тому, что топливо утекает обратно через сливную магистраль. Если недостаточно давления под плунжером, топливо будет утекать через распылитель.

• В первом случае машина будет глохнуть «на горячую», под нагрузкой.
• Во втором — в цилиндры будет поступать слишком мало либо слишком много топлива, а топливовоздушная смесь получится обеднённой или чрезмерно обогащённой. В результате двигатель будет «троить», или появится белый дым из выхлопной трубы при работе ДВС на холостых оборотах.

Ещё одна типичная неисправность электромагнитных форсунок — когда прижимная пружина иглы  теряет жёсткость.

Коррозия может вызвать ситуацию с подклиниванием клапана мультипликатора.

Выход из строя соленоида, который открывает клапан на выпуск, тоже отразится на работе двигателя не в лучшую сторону.

В результате имеем ситуацию, когда неисправность мелкого элемента топливной форсунки расстраивает нормальную работу дизельного двигателя в целом:

• ДВС начинает глохнуть под нагрузкой
• из выхлопной трубы валит белый дым
• двигатель нестабильно работает на холостых оборотах
• мотор «троит»
• плавают обороты

Типичные неисправности пьезоэлектрических форсунок приблизительно такие же, как у более простых конструктивно электромагнитных собратьев. Но в силу сложного управляющего элемента к обозначенным поломкам может добавиться замыкание на «массу» пьезоэлемента. Если это произошло, мотор вообще откажется заводиться.

Другое отличие поломки пьезоэлектрических форсунок — если причина в неисправности пары игла-распылитель, и сливается много топлива, дым из выхлопной трубы будет не белым, а чёрным и обильным.

Если выходит из строя сам пьезоэлемент — дизельный мотор будет «троить» и терять в мощности, то есть перестанет выходить на нормальные обороты.

 Как диагностируют и ремонтируют форсунки

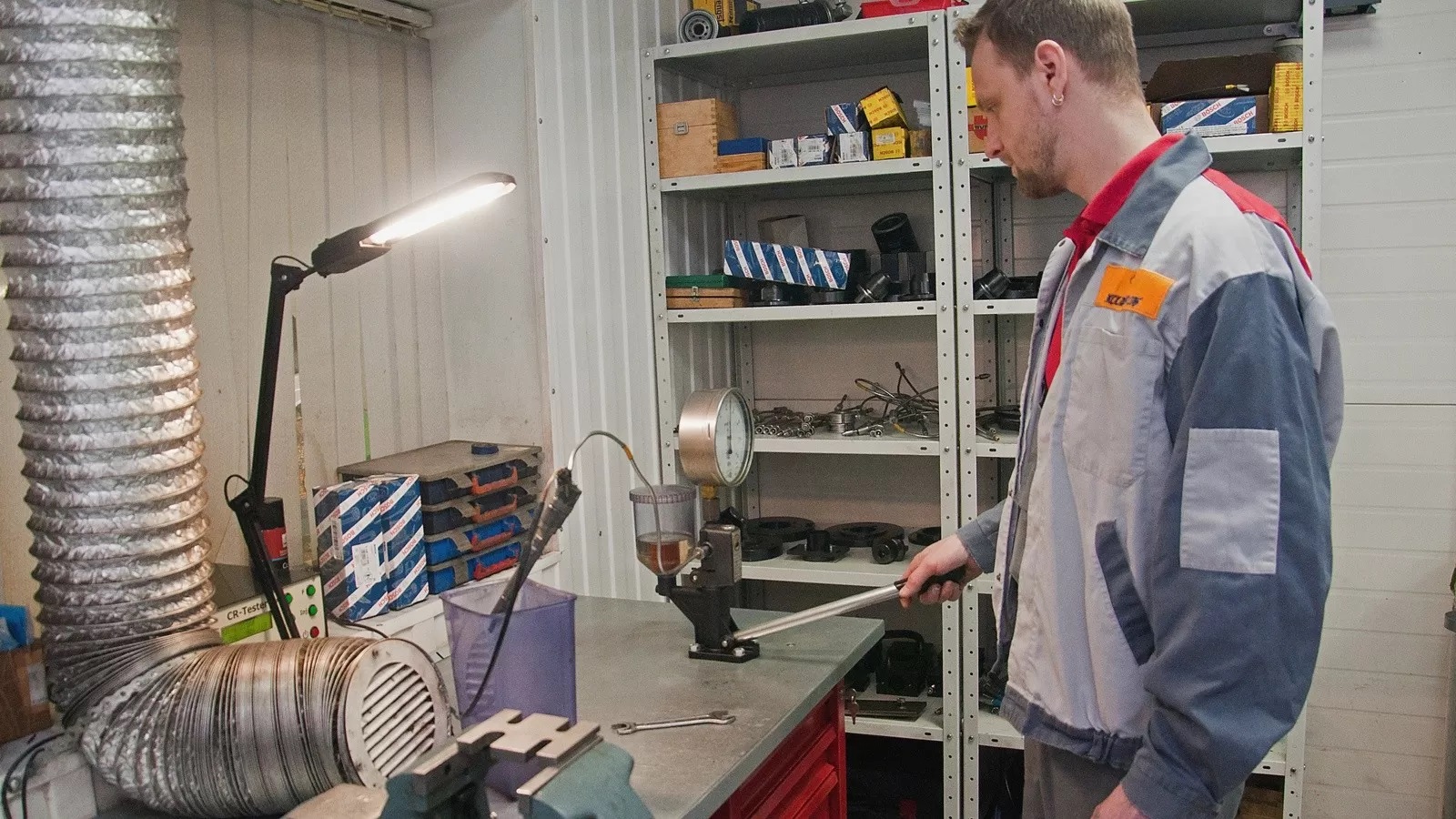

В том случае, если в нестабильной работе ДВС владелец подозревает выход из строя топливной аппаратуры, в частности, неисправности форсунок, придётся отправиться на компьютерную диагностику. Когда она покажет ошибки в работе форсунок, их все, комплектом, снимут с мотора и отправят на диагностику на специальном стенде. Стендовая диагностика покажет, не стравливают ли форсунки топливо обратно в сливную магистраль, а если это происходит — под каким давлением.

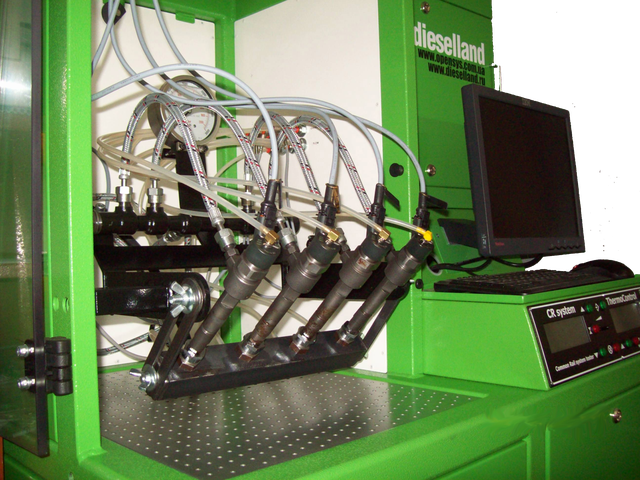

Следующим этапом будет тестирование работы форсунок на оборудование, которое имитирует работу на двигателе, при участии ТНВД и топливных патрубков. Электронные датчики поочерёдно замерят все параметры работы каждой форсунки, и это даст направление для диагностики причин проблемы. После проверок форсунки отправляют в ультразвуковую ванну и чистят от нагара и других отложений.

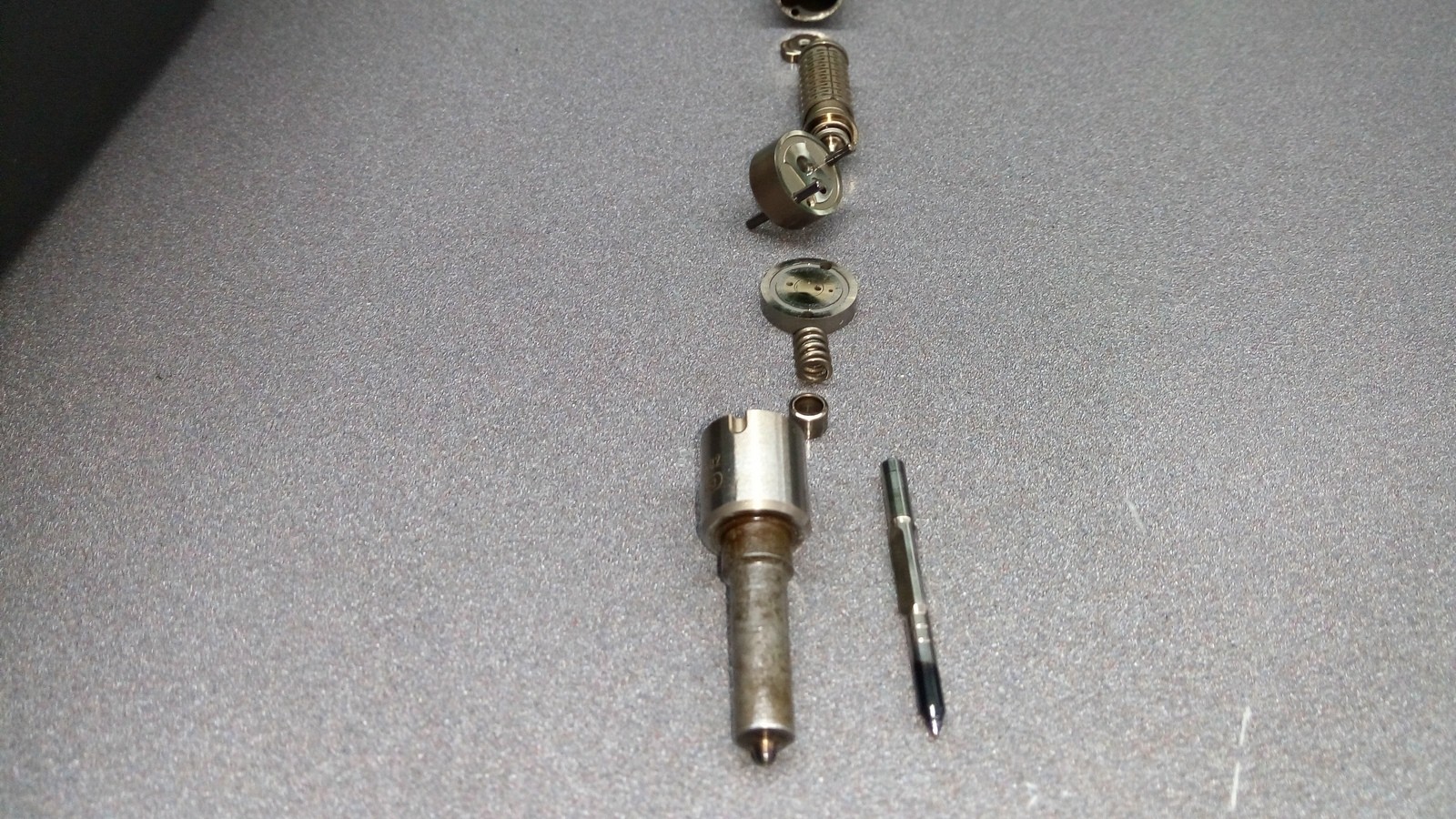

После диагностики наступает этап осмотра каждой форсунки на стенде. Мастер аккуратно разбирает все мельчайшие элементы форсунки (можно сделать только на электромагнитных форсунках) и рассматривает их под микроскопом. Преимущества такого скрупулёзного подхода в том, что большинство производителей выпускают все необходимые «запчасти» для ремонта и восстановления форсунки. Установив проблему, например, с неработающим распылителем форсунки, можно заменить его на новый, тем самым вернуть элементу работоспособность бюджетным методом.

• Правда, для форсунок тех производителей, комплектующие которых не найти в продаже, остаётся только две стратегии — заменять дорогостоящий элемент на новый в сборе либо искать бюджетный аналог нужной детали, но другого производителя.

После того, как все нуждающиеся в замене элементы форсунок будут заменены, мастер собирает элемент воедино. Самый ответственный этап — регулировка собираемой форсунки, и это трудная задача: каждая собранная часть измеряется индикатором, если размер не соответствует нужному диапазону — деталь снова разбирается и регулируется шайбой или стопорным кольцом. И так с каждым элементом вплоть до полной сборки форсунки.

Немаловажно также затянуть верхнюю и нижнюю часть форсунки с предельно регламентируемым моментом затяжки с помощью динамометрического ключа.

После сбора отремонтированная форсунка снова отправляется на диагностический стенд, где проверяется во всех режимах работы.

 Почему не стоит ремонтировать форсунки самостоятельно

Профессиональный ремонт и восстановление форсунок — недешёвая процедура. И тем она дороже, чем больше времени владелец не обращал внимания на начинающиеся перебои в работе двигателя.

Чтобы сэкономить, многие рассматривают вариант отремонтировать форсунки у знакомых гаражных мастеров или даже пробуют выкрутить и осмотреть элементы самостоятельно.

Но такой ремонт возможен только для простых механических форсунок, никак не для форсунок системы Common Rail — электромагнитных и уж тем более пьезоэлектрических, которые вообще не поддаются восстановлению, только замене в сборе. Для проверки и ремонта электромеханических форсунок нужно специальное оборудование, а затем их заново прописывают в память ЭБУ двигателя.

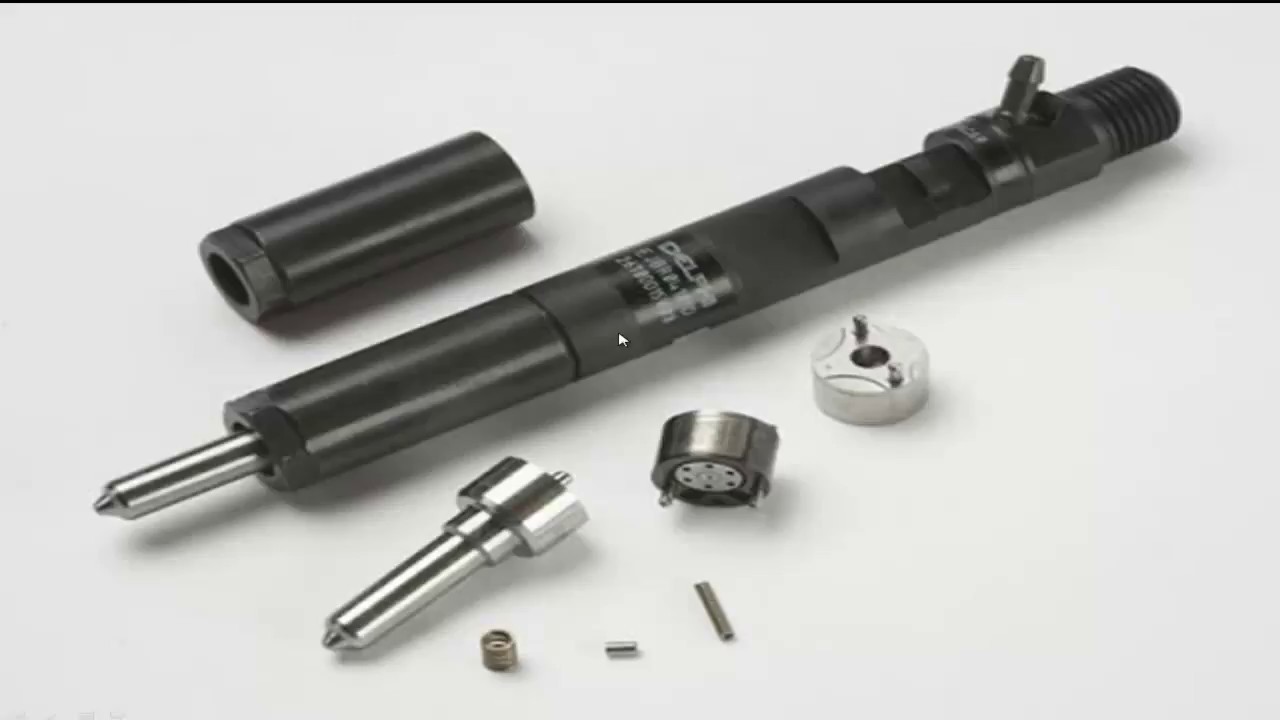

Единственное, что может сделать владелец, чтобы не навредить двигателю самостоятельным вмешательством — выбрать по каталогу и рекомендациям мастера необходимые для ремонта детали: ремкомплекты, уплотнительные кольца, регулировочные шайбы,  пружины, распылители и прочие элементы топливной дизельной аппаратуры.

 Как продлить жизнь дизельных топливных форсунок

Важно не только выбирать лучшее топливо из доступных и не допускать попадания в топливную систему влаги (например, с конденсатом со стенок пустого топливного бака зимой), но и вовремя реагировать на возникающие неисправности, обращаясь в сервис: чем больше владелец ждёт, тем серьёзнее и дороже будет ремонт, особенно если дело в форсунках.

Перечислим основные неисправности, когда придётся посетить сервис:

• загоревшийся индикатор «Check Engine»
• трудности с запуском и нестабильная работа «на холодную»
• чёрные клубы дыма из выхлопной трубы
• необычный звук мотора
• двигатель глохнет «на горячую»
• нестабильная работа ДВС, «троение»
• плавающие обороты

Во всех этих случаях можно подозревать некорректную работу форсунок, которые портятся от воды, плохого топлива и фактора времени.

Но проблемы с подачей топлива в цилиндры может вызвать и выход из строя элементов топливного насоса высокого давления (ТНВД) или износ подкачивающего насоса и его шестерён. И в том, и в другом случае в форсунку будет попадать мелкий абразив, металлическая стружка и пыль. Поэтому при обращении с жалобами на перебои в работе топливной системе проверять рекомендуется её всю целиком.

Итого

Дизельная топливная аппаратура Common Rail не прощает к себе халатного отношения владельца. Сомнительное топливо и игнорирование проблем выйдет боком и сильно ударит по бюджету, если речь идёт о неисправностях форсунок или ТНВД.

Не стоит экономить, надеясь на гаражных умельцев. Отдавайте дизельные топливные форсунки на диагностику и ремонт только профессионалам и будьте готовы к ремонту и замене отработавших свой ресурс элементов при пробеге порядка 200 тыс. км — очень редко форсунки служат дольше.
