Как обслуживать форсунки Common Rail, чтобы избежать проблем

Форсунки Common Rail устанавливались на дизельные автомобили ещё в конце 1990-х. Неисправность дизельных форсунок влечёт сбой в системе CR и нарушает нормальную работу двигателя: он теряет в мощности, появляется обеднённый выхлоп. Поэтому владелец должен иметь представление о том, как обслуживать форсунки Common Rail и выявлять их неисправности.

1

 Форсунки CR: основные виды

Система подачи топлива Common Rail постепенно вытеснила с рынка конкурирующие решения, вроде насос-форсунок. Действительно, CR характеризуется долговечностью, ровной тихой работой, высоким КПД при низком расходе топлива и низким выбросом выхлопных газов.

Корректная работа системы строится на исправной работе форсунок, которые выполняют три основные функции:

  • точная дозировка топлива в цилиндрах;
  • преобразование топлива из жидкого состояния в воздушную массу;
  • сохранение герметичности камеры сгорания.

На дизельные двигатели устанавливаются форсунки Common Rail с электронным управлением двух видов: электрогидравлические и пьезоэлектрические.

Электрогидравлические форсунки устроены более просто, они, как правило, ремонтопригодны и служат без проблем порядка 200 тысяч километров пробега.

Пьезоэлектрические форсунки обеспечивают мгновенную реакцию и способны впрыскивать топливо микродозами в камеру до 9 раз за один цикл, что делает работу дизельного ДВС равномерной по аналогии с бензиновым мотором. Их срок службы тоже порядка 200 тысяч километров, но, в отличие от электромагнитных форсунок, ремонту они не подлежат. Стоимость пьезоэлектрических форсунок высокая.

Подробнее о типах топливных дизельных форсунок узнаете из статьи «Какие бывают топливные дизельные форсунки».

 Ресурс и ремонтопригодность форсунок CR разных производителей

В современных легковых автомобилях используются системы Common Rail разных производителей. Лидерами отрасли считаются производители топливной дизельной аппаратуры:

  • BOSCH;
  • DELPHI;
  • DENSO;
  • CONTINENTAL (ранее — SIEMENS).

BOSCH производит электромагнитные и пьезоэлектрические форсунки. DELPHI и DENSO тоже производят оба вида форсунок, но в меньших масштабах. CONTINENTAL выпускает только пьезоэлектрическую технику.

Примечательно, что некоторые двигатели подзволяют использовать форсунки разных производителей.

Электромагнитные форсунки

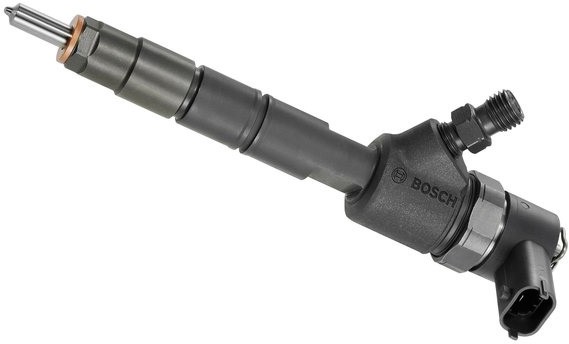

Самые ремонтопригодные — BOSCH. Они легко разбираются и ремонтируются, ресурс их составляет примерно 200 тыс. км, а на отдельных моторах и до 500 тыс. км.

commonrail 2

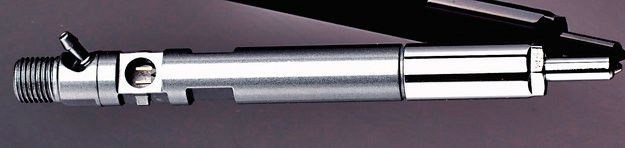

Самые чувствительные к топливу и недолговечные — DELPHI. Тоже ремонтируются, но надо менять распылитель и кодировать (прописывать в ЭБУ) восстановленную форсунку. Из-за этого дороже в ремонте. В среднем ресурс составляет 150 тыс. км.

commonrail 3

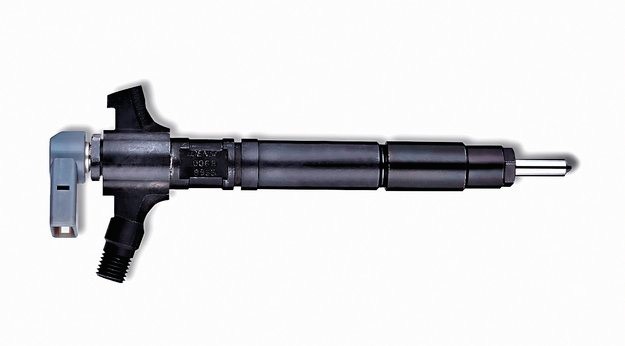

Самые надёжные, но сложные в ремонте из-за трудностей с поиском комплектующих (производитель предписывает только замену вышедшего из строя элемента) — форсунки японского производителя DENSO.

commonrail 4

Пьезоэлектрические форсунки

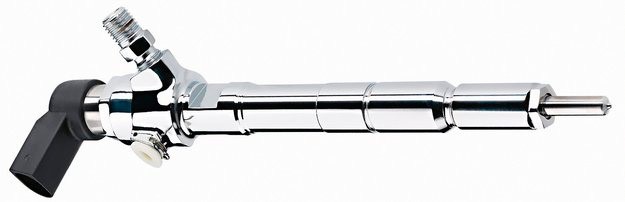

Из всех пьезофорсунок отремонтировать можно только отдельные модели CONTINENTAL: для них выпускаются распылители. Ресурс форсунок этого производителя порядка 200 тыс. км.

commonrail 5

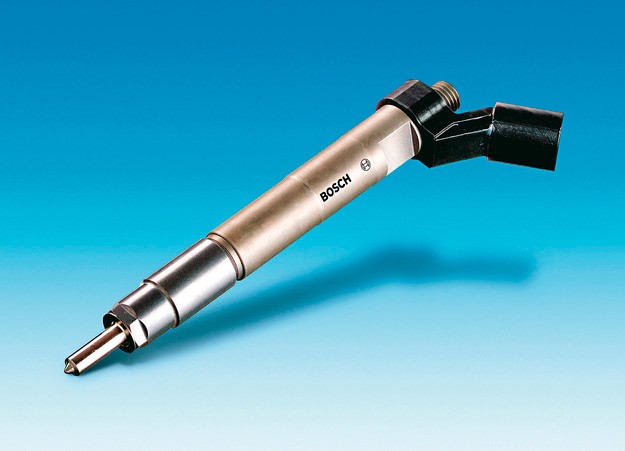

Пьезофорсунки BOSCH имеют примерно такой же ресурс — 200 тыс. км., но ремонту и восстановлению не подлежат.

commonrail 6

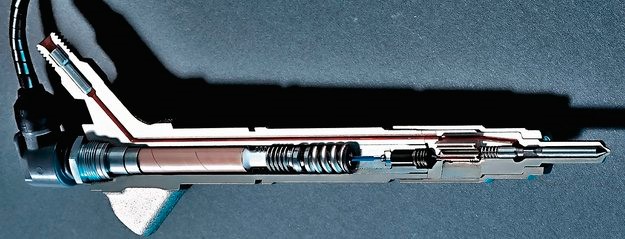

Пьезофорсунки DENSO считаются неремонтируемыми и в случае выхода из строя подлежат замене. Это дорогой неразборный механизм, правда, они считаются наиболее ресурсными из всех.

commonrail 7

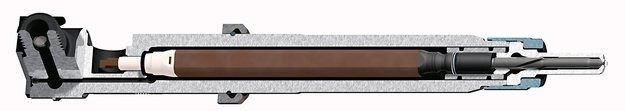

Пьезофорсунки DELPHI считаются весьма требовательными к качеству топлива и самыми недолговечными из всех представленных форсунок других производителей. Первые проблемы могут появиться уже спустя 140 тыс. км пробега.

Неремонтируемые, как и в случае с пьезофорсунками BOSCH и DENSO, всё, что доступно владельцу в случае поломки — снять распылитель и почистить ультразвуком, а затем провести стендовую диагностику.

commonrail 8

Подробнее о признаках неисправностей топливных дизельных форсунок и способах их ремонта узнаете из статьи «Почему дизельные топливные форсунки выходят из строя и как их ремонтируют»

 Советы по обслуживанию форсунок Common Rail

Чтобы форсунки не засорялись и исправно работали, их важно периодически обслуживать. Периодичность обслуживания дизельных форсунок зависит от типа двигателя и варьируется от 500 до 5000 моточасов. Обслуживание сводится к чистке форсунок ультразвуком и промывке.

Желательно чистить топливные дизельные форсунки на стенде каждые 100 тыс. км пробега.

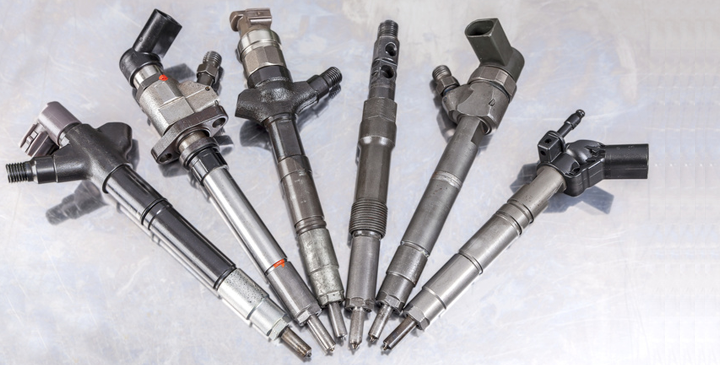

При возникновении признаков неисправностей топливной системы владелец должен сразу же обращаться в сервис и проверять работу каждой форсунки на диагностическом стенде. Если устанавливается, что проблема в форсунке, её разбирают и ремонтируют, заменяя повреждённые части. Правда, это возможно только если конструкция форсунки позволяет её разобрать, а в продаже имеются запчасти форсунки.

  • Проще и дешевле всего обходится восстановление форсунок BOSCH, поиск запчастей не представляет проблем, можно заменить любую часть электромагнитной форсунки и буквально собрать новую на основе старой.
  • С восстановлением электромагнитных форсунок DELPHI работают не все специалисты, найти запчасти не так просто. Зато в продаже есть распылители DELPHI и клапаны-мультипликаторы, позволяющие устранить неисправности самых ходовых частей форсунки.
  • Ремонт электромагнитных форсунок DENSO обойдётся дороже всего, но сами по себе эти форсунки надёжнее и долговечнее конкурентов.

commonrail 9

Основные враги долгожительства топливных дизельных форсунок — вода, сомнительное топливо и металлическая пыль и стружка, которую часто производит сам ТНВД, после того как его плунжерные пары пострадали от примесей в некачественном топливе. Отсюда основные рекомендации владельцам.

 Выбирать лучшее топливо из доступных

Единственная заправка «из-под трактора» способна приговорить чувствительную топливную систему современных дизелей. Осадок, отложения и вода в топливе вызовут выход из строя всей топливной системы. Поэтому выбирайте только проверенные заправки и не заливайте в бак сомнительное ДТ.

 Не ездить «на лампочке»

Пустой бак — прямая угроза того, что насос захватит со дна остатки топлива вместе с осадком и мусором, а затем передаст это всё в магистраль. Другая проблема — вместе с остатками ДТ насос может «хлебнуть воды», то есть конденсата на стенках пустого бака в холода. Это вызовет завоздушивание системы, плунжер начнёт работать «на сухую», ТНВД — «гнать стружку», и это быстро прикончит форсунки.

commonrail 10

 Регулярно чистить топливную систему

Непопулярная в нашей стране мера, тем не менее с учётом качества отечественного топлива — необходимая. Дело в том, что в нашем топливе большее сождержание серы, чем в европейском. Кроме того, в самом баке со временем накапливается грязь и песок: попадает с заправочным пистолетом, проникает с осадком топлива «из канистры» и так далее. Поэтому важно:

  • регулярно чистить фильтр-отстойник;
  • промывать топливный бак со снятием 1-2 раза в год.

 Не пользоваться присадками (ничего не заливать в бак, кроме топлива)

Чрезмерно агрессивная химия в составе любых присадок и добавок в топливо, от антигелей до «очистителей топливной системы», убивает чувствительную топливную аппаратуру на раз-два.

Особенно вредят добавки в бак пьезофорсункам: из-за изменяемого после добавления присадки температурного режима сгорания топлива перекаливаются распылители, плавятся уплотнительные шайбы, деформируется форсунка.

Для подготовки к зиме достаточно заменить топливный фильтр и заправляться качественным зимним дизтопливом.

То же самое касается советов по добавлению в бак керосина, бензина и прочих иссушающих жидкостей: при работе детали ТНВД смазываются топливом, иссушаем топливо — вынуждаем плунжер работать «на сухую» — получаем металлическую пыль и стружку в магистрали и забитые распылители форсунок.

commonrail 11

 Менять топливный фильтр почаще

В среднем рекомендуется менять топливный фильтр на дизельном ДВС раз в 10 тыс. км, вопреки рекомендациям производителя. Экономия на расходниках выйдет боком: при забитом фильтре в топливную систему попадают посторонние частицы, осадок и вода.

Для отдельных топливных систем CR специалисты вообще рекомендуют установить дополнительный фильтр тонкой очистки, чтобы задерживать микрочастицы, которые пропускает штатный топливный фильтр, тем самым спасти распылитель форсунки от поломки.

Также рациональным выглядит установка бандажа подогревания на топливный фильтр. Он позволит быстро прогреть топливо зимой, и хлопья парафина, циркулируя по системе, не повредят распылитель форсунки. Даже если такого бандажа фильтра нет, рекомендуется прогревать топливный бак и фильтр другими мерами: устройствами типа вебасто или по-дедовски, строительным феном.

 Итого

Топливные дизельные форсунки Common Rail — надёжный совершенный механизм, требующий, однако, бережного обращения владельца. Простые электромагнитные форсунки подлежат ремонту независимо от производителя, а вот пьезоэлектрические, за редким исключением, считаются не подлежащими восстановлению.

Программа-минимум для продления ресурса форсунок — выбор качественного топлива, отказ от каких-либо добавок в бак, регулярная замена топливного фильтра и чистка топливной системы.

Стендовую чистку топливных форсунок рекомендуется производить с интервалом 100 тыс. км.

Также владельцу дизельного автомобиля будет полезно узнать о типичных проблемах топливных систем CR разных производителей:

  • особенности топливных систем Common Rail BOSH мы рассматривали здесь;
  • особенности топливных систем Common Rail DELPHI найдёте здесь;
  • особенности топливных систем Common Rail DENSO рассматриваются в этой статье
